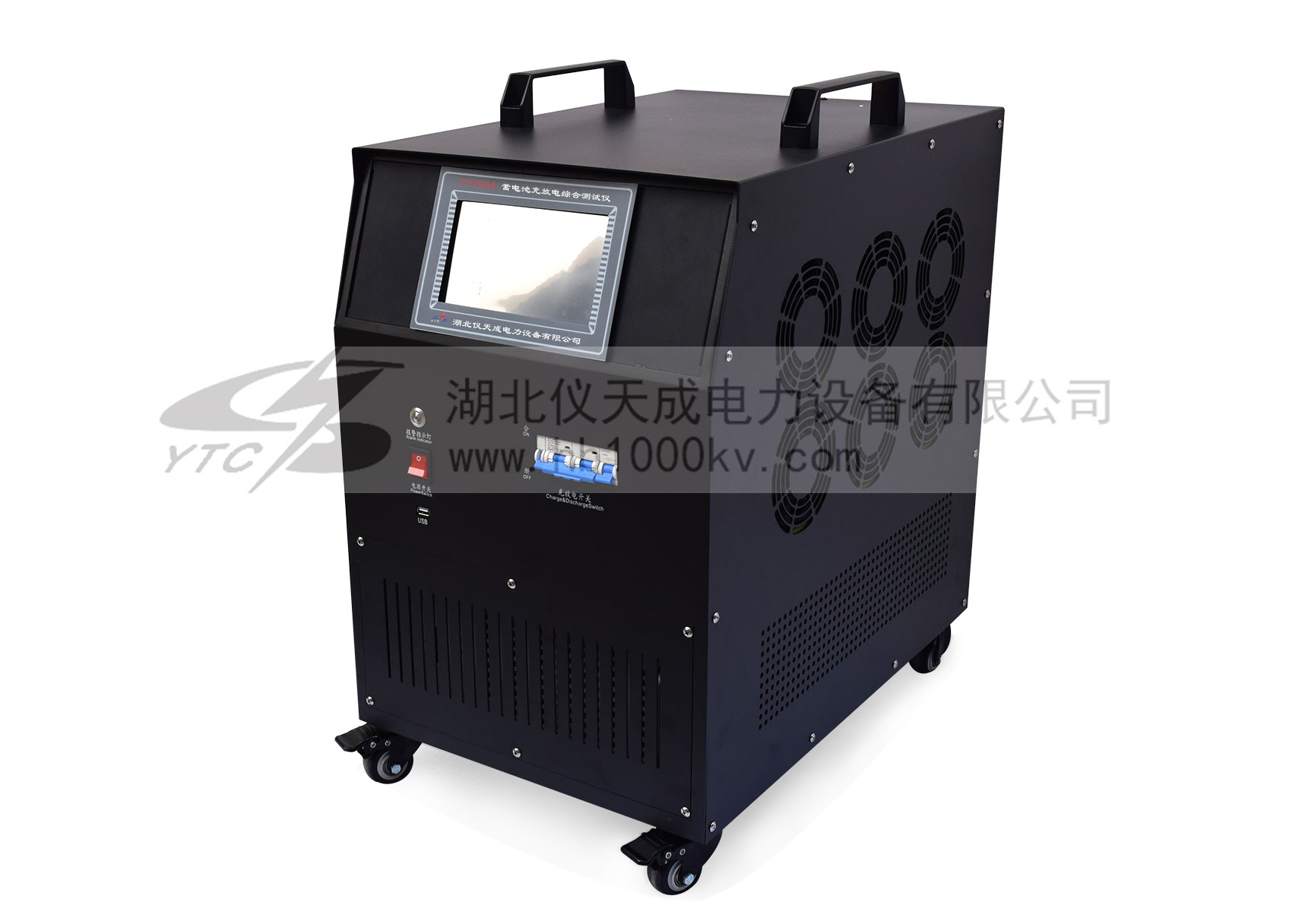

YTC5985蓄電池充放電綜合測試儀

智能型蓄電池充放電裝置集充電、放電、活化，一機多用。減少企業成本，降低維護人員勞動強度，為電池和UPS電源維護提供全面科學的檢測手段。該儀器功率大，體積小，重量輕，友好、人性化的人機交互界面，大大減少了蓄電池日常測試維護的工作量，是蓄電池維護工作的最佳助手。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

工作原理：
充電機以所設置均充充電電流的五分之一作為均充-浮充轉換的判別閾值，大于閾值處于均充狀態，小于閾值處于浮充狀態。如圖所示的充電過程是：充電早期以所選的充電電流對蓄電池進行恒流充電;當蓄電池電壓到達充電機所設定的均充穩壓值時，自動轉為定壓減流充電；當電流減小至均充/浮充的轉換閾值時則自動轉為浮充電。如蓄電池組端電壓等于充電機的穩壓值，充電電流為零；一般可認定此時蓄電池已充滿，完成充電。
若此時繼續充電，經過一段時間后，會逐漸出現維持浮充狀態的涓流。設計成上述的充電特性，即先以較高的(均充)定壓電壓使蓄電池組的每節電池都能夠較快地充分地充滿電，繼而以較低的(浮充)維持電壓使蓄電池避免過充電，實現無人值守或減輕操作人員工作強度

主要功能及特點
充電功能：
a. 嚴格按照蓄電池充電特性曲線進行自動充電，設計的充電模式是“恒流→（均充穩壓值）定壓減流→（自動判別轉為）涓流浮充”，具有充電速度快、充電還原效率高、無需人工值守、超長時間充電無過充電危險、確保蓄電池使用壽命等優點;
b. 用戶設定好均充電壓、浮充電壓、充電電流、充電時間、充入容量等參數，測試儀便自動執行充電過程，并實時顯示充電電流、充入容量、整組電壓、充電時間等信息;在充電過程中可重新修改充電參數；
c. 當充電時間到達設定時間、充入容量到達設定容量、充電模塊異常或人為終止操作均可停止充電操作;

放電功能：
a. 測試儀設有兩種放電方式，恒流放電和恒功率放電，用戶可根據自己需要選擇放電方式對電池組進行放電試驗
b. 用戶設定好整組電壓、放電容量、滿足條件單節數、放電時間等參數，測試儀自動執行放電試驗，并顯示電池信息，在放電過程中可重新修改參數。
c. 當放電時間到達設定時間、放電容量到達設定容量，模塊異常或人為終止操作均可停止放電操作;

在線監測功能：
a. 在線監測功能用來對電池組池進行實時的監測及極限報警提示；監測信息包括整組電壓、監測時間；用戶可通過設定終止監測時間或人為終止操作停止在線監測，也可通過設定整組報警極限提醒用戶電池狀態信息；
◆ 主機可保存10組充電、10組放電，用戶可進行查詢、刪除及SD卡導出操作。
◆ 內置GSM短信模塊，用戶設定好短信接受號碼后，設備自動將測試狀態和測試信息以短信通知用戶，真正做到無人值守，降低維護人員的勞動力。（選配）
◆ 運行過程中可以隨時調整充放電參數。
◆ 設有交流輸入過流、過欠壓、輸出短路保護，反應速度快、壽命長。并設有過熱自動關機保護功能，確保用戶放心安全使用。
◆ 人性化的操作界面，操作簡單，流程清晰，每一步操作均有簡體中文提示。
◆ 7寸彩色大屏幕液晶觸摸顯示器，顯示效果清晰優美。
◆ 上位機數據管理軟件功能強大，界面友好，提供數據管理、打印、分析、報表統計、自動生成測試報告等功能。
◆ 體積小、重量輕，帶萬向輪便于移動。

產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

技術指標

環境條件	工作溫度：(-20～55)℃
	貯存溫度：(-45～70)℃
	相對濕度：90%(40±2℃)
	大氣壓力：(70～106)kPa
外形	尺寸:650450750
外形	整機重量：40kg
工作電源	交流單相AC220V±10%；頻率：50Hz
充電模塊工作電壓	AC380V；頻率：50Hz
蓄電池類型	鉛酸蓄電池
蓄電池組標稱電壓	220V
充電電流	2A～100A
放電電流	2A～100A
恒流放電電壓范圍	174V～285V
總精度	穩壓總精度：1%；穩流總精度：1%
顯示方式	7寸彩色大屏幕LCD
效率	≥92％
功率因數	≥0.9
絕緣強度	輸入對外殼和對輸出≥AC1500V；輸出對外殼≥AC500V
平均無故障時間(MTBF)	≥50000h
過熱關機溫度閾值	(80～85)℃
