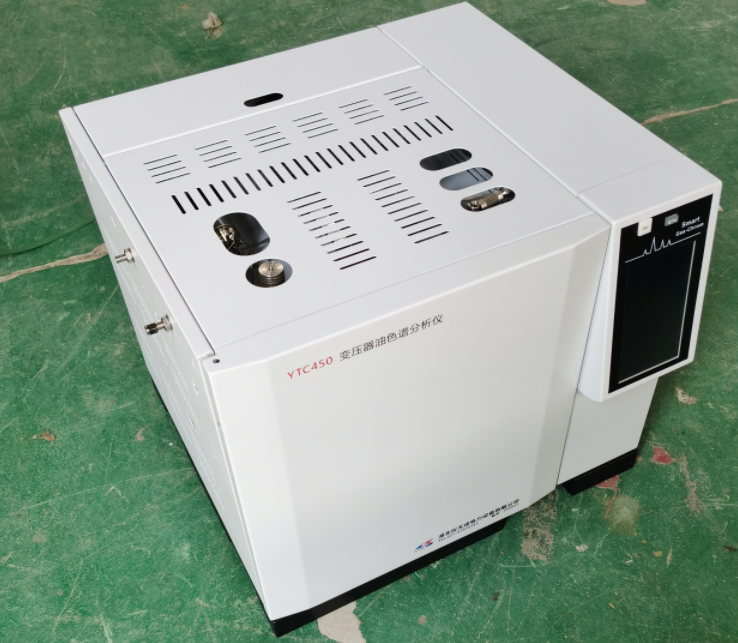

儀天成YTC450變壓器油色譜分析儀變壓器油色譜分析技術是一種多組分混合物的分離、分析技術。它主要利用樣品中各組份的沸點、極性及吸附系數在色譜柱中的差異，使各組份在色譜柱中得到分離，并對分離的各組分進行定性、定量分析。
一、工作原理
YTC450變壓器油色譜分析儀以氣體作為流動相（載氣），當樣品被送入進樣口并氣化后由載氣攜帶進入填充柱或毛細管柱，由于樣品中各組份的沸點、極性及吸附系數的差異，使各組份在柱中得到分離，然后由接在柱后的檢測器根據組份的物理化學特性，將各組份按順序檢測出來，最后通過串口或網絡把數據傳輸至色譜工作站，由色譜工作站將各組份的變壓器油色譜圖記錄并進行分析從而得到各組份的分析報告。
二、儀器特點
1.采用了技術先進的10/100M自適應以太網通信接口、并內置IP協議棧、使儀器可以輕松的通過企業內部局域網、互聯網實現遠距離的數據傳輸；方便了實驗室的架設、簡化了實驗室的配置、方便了分析數據的管理；
2.儀器內部設計3個獨立的連接進程，可以連接到本地處理（實驗室現場）、單位主管（如質檢科長、生產廠長等）、以及上級主管（如環保局、技術監督局等），可以方便地使單位主管和上級主管實時監控儀器的運行以及分析數據結果；
3.儀器配備的網絡版工作站可以同時支持多臺色譜儀工作（253臺），實現數據處理以及反控，簡化了文檔管理，并最大程度的降低了用戶的實驗室投資以及運行費用；
4.儀器可以通過互聯網連接到生產廠家，實現遠程診斷、遠程程序更新等（需用戶許可）；
5.儀器可配備的5.7寸彩色液晶屏或彩色觸摸屏，滿足不同的用戶需求；
6.系統具有中、英文2套操作系統，可自由切換；
7.控溫區域、電子流量控制器（EFC）、電子壓力控制器（EPC）可由用戶自由命名，方便用戶的使用（選配）；
8.儀器采用了多處理器并行工作方式，使儀器更加穩定可靠；可滿足復雜樣品分析，可選配多種高性能檢測器選擇，如FID、TCD、ECD、FPD和NPD，最多可同時安裝四個檢測器。也可采用檢測器追加方式，在儀器購入后很方便的選購安裝其它檢測器；
9.儀器采用模塊化的結構設計，設計明了、更換升級方便，保護了投資的有效性；
10.全新的微機溫度控制系統，控溫精度高，可靠性和抗干擾性能優越；具有六路完全獨立的溫度控制系統，可實現十六階程序升溫，使該設備能勝任更大范圍的樣品分析；具有柱箱自動后開門系統，使低溫控制精度得到提高，升/降溫速度更快；
11.儀器可選配先進的電子流量控制器（EFC）、電子壓力控制器（EPC）實現了數字控制，可大大提高定性和定量結果的重現性；
12.儀器設計定時自啟動程序，可以輕松的完成氣體樣品的在線分析（需配備在線自動進樣部件）；
13.全微機控制鍵盤的操作系統，操作簡單、方便；并設計檢測器自動識別技術；具有故障診斷以及斷電數據保護的功能，可自動記憶設定參數；
14.色譜機內置低噪聲、高分辨率24位AD電路，并具有基線存儲、基線扣除的功能。
15.采集色譜信號及數據處理，適于WinXP 、Win2000、Windows7等操作系統。由符合A/A（美國分析學會）標準的CDF文件讀入采樣數據，由此可與Agilent、Waters等色譜工作站接軌。
16.具有完全自主知識產權的色譜系統具有MODBUS/TCP的標準接口，可以和DCS方便對接。
17.儀器可以和國內外多個廠家生產的自動進樣器對接；如島津的AOC-20i、意大利HTA公司的HT系列高效氣相液體自動進樣器等；
三、技術參數
1.網絡反控系統 內部CAN的方式，采用接口板設計，可以隨意轉化為網口輸出
2.信號輸出位數 24位
3.通訊接口 網絡接口輸出（6類網線連接）
4.電路設計 采用ARM嵌入式設計，容易實現無線控制，遠程控制及手機APP控制
5.溫控系統 六路獨立溫度控制
6.溫度控制 室溫以上-450℃，選用液氮制冷：-80℃-450℃
7.柱箱溫控精度 ±0.02℃
8.程序升溫 36階，0.1度/階
9.顯示模塊 大屏幕液晶顯示
10.顯示精度 0.01℃
11.柱箱程升速率 0-80℃/min（調節增量0.1℃/min）最高可達120℃/min
12.程序升溫重復性 ≤1％
13.TCD檢測器靈敏度 S值≥10000mv.ml/mg(苯)，最高可達12000 mv.ml/mg(苯)
14.基線噪音 ≤8uv
15.基線漂移 ≤20uv/30min
16.FID檢測器檢出限 ≤3×10-12g/s（十六烷）
17.基線噪音 ≤ 2×10-13A
18.基線漂移 ≤ 5×10-13A
19.ECD檢測器檢出限 ≤3 x 10-14g/s（r-666）
20.基線噪音 ≤ 1×10-13A
21.基線漂移 ≤ 5×10-13A
22.FPD檢測器檢出限 ≤2 x 10-11 22. g/s（甲基對硫磷中硫）
23.基線噪音 ≤ 2×10-13A
24.基線漂移 ≤ 4×10-13A
25.擴展 可增加6個外部事件
26.自動化工程 可增加：自動點火功能、實現自動進樣器連接、四路流量壓力顯示功能，可選用反控工作站實現反控
儀天成YTC450變壓器油色譜分析儀方法有分離效能高，分析速度快，樣品用量少等特點，因此已廣泛地應用于石油化工、生物化學、醫藥衛生、衛生檢疫、食品檢驗、環境保護、食品工業、醫療臨床等部門。變壓器油色譜法在這些領域中解決了工業生產的中間體和工業產品的質量檢驗、科學研究、公害檢測、生產控制等問題。
