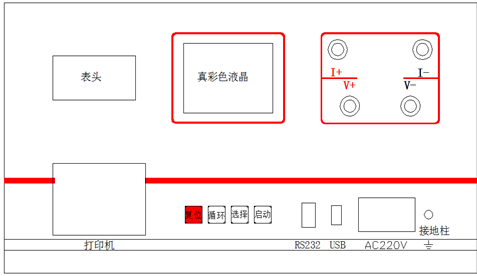

變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目。可以檢查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符，引出線是否有斷裂，多股導線并繞是否有斷股等情況。儀天成電力設備有限公司推出YTC316-20直流電阻測試儀，具有具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。本文就此產品的面板結構做以下講解。
AC220 開關 儀器工作電源，交流220V。
接 地 柱 儀器整機接地點，安全保護
復 位 鍵 按下此按鍵本機處于初始狀態，可對輸出電流進行預置。
循 環 鍵 按此鍵光標在主菜單循環滾動
選 擇 鍵 本機復位后，按此鍵進行電流預置。
啟 動 鍵 輸出電流選擇完畢后按下此鍵，微機控制實現全部測試過程。
I+、 I- 輸出電流接線柱，I+為輸出電流正，I-為輸出電流負。
V+、V- 電壓采樣端，V+為電壓線正端，V-為電壓線負端。
RS232 通用串行接口，可通過計算機控制儀器。
USB 可向U盤輸出測試結果。
儀天成電力設備有限公司是專業生產銷售直流電阻電阻測試儀的技術廠家，擁有多年行業技術經驗，于多家大公司合作多年，不僅肯定了我們的產品，也是對我們公司的認可，提供售后三月包換，三年質保，終身保修的服務！
